最近整理家中翻出說明書的紙，做了SCAN跟整理 ，官網的東西不太適合用手機看，這台節拍器當時入手全新價格約4500元，到現在運作都還正常，是一台非常耐用跟好用的節拍器，唯一缺點就大小太大了。

主要特色

1. 大型背光液晶顯示螢幕，讓您可輕鬆看到鐘擺式速度顯示
2. PCM節拍聲加上內建鼓聲
   除了有高品質的PCM節拍聲，還提供人聲及鼓聲作為節拍器的聲音。
3. 音符節拍混合功能
   共有四種不同的節奏（四分音符、八分音符、十六分音符以及三連 音），以及可自調重音的音量，讓您可快速簡易地製作自創的節奏樣 式。
4. 循環播放(Loop Play)
   您可以依照指定的順序與播放次數，依序喚出儲存的節拍器設定。 可讓您依照不同的節奏樣式組合，來自由地做練習。
5. 擴大器模擬器(Amp Simulator)
   DB-90配備輸入接孔，可以讓您直接連接您的吉他或貝斯，用節扌F 器來進行奏訓練。也具有擴大音箱模擬功能，可以用您將DB-90 # 作簡單的監聽喇叭之用。
6. 含節奏教練（Rhythm Coach）功能，提供您完美的練習輔助
   DB-90具有節奏教練功能，可以使用壓鍵，以及DB-90的內建麥克 風，為您提供有效的節奏訓練。

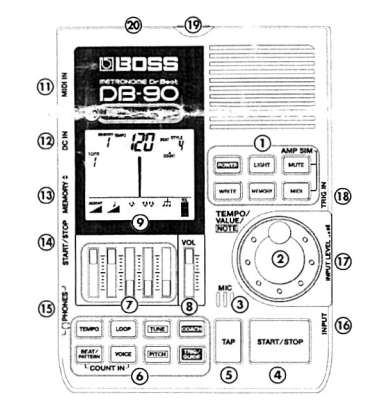

面板說明

(1) [POWER]開機與關機。

開機之前請先調低音量。即使您將音量調到最小，開機時仍可能聽
到一點聲音，這是正常現象，並非故障。
[LIGHT]開啟與關閉背光顯示。
[MUTE]將聲音暫時靜音。

靜音功能無法儲存於記憶當中。
[WRITE]用來將所作的設定存入記憶體。
[MEMORY]切換記憶號碼。
[MIDI]切換至MIDI模式。

(2) TEMPO/VALUE轉盤用於改變速度與設定值。

(3)MIC麥克風

您可以將DB-90設置為可對應外接鼓、練習打擊墊、與其他麥克風輸入聲音，來做節奏練習。您可在節奏教練Coach模式中使手。

(4) [START/STOP]啟動/停止

啟動與停止節拍器、循環播放、標準音高與節奏教練。

(5) [TAP]拍擊定速設定節拍器的速度。

在Loop Play差式、標準音高模式以及MIDI模式中，將不能使用此
項設定。

(6)[TEMPO]改變速度。

[LOOP]將本機設置於循環播放模式。
[TUNE]將本機設置於標準音模式。改變音名。

預備拍功能

您可以在開啟節拍器之前，設置預備拍。

標準音高功能

DB-90具有半音階聲音，可發出五個八度範圍的單音（C2-B6）。

記憶功能

可儲存50種不同的節拍器設定以及十個標準音高設定。

START/STOP 接孔

您可以在START/STOP接孔，連接選購的FS-5U（或FS-6）踏板， 用腳踏板來控制啟動與停止。

MEMORY UP/DOWN 接孔

您可以在MEMORY UP/DOWN接孔，連接選購的FS-5U（或FS-6） 踏板，再用腳踏板選擇您的記憶號碼的往上或往下的號碼。

MIDI IN 接孔

您可以連接MIDI器材至此接孔，與外部器材作同步並顯示速度，並 使用外部器材來啟動及停止節拍器。

本手冊中的慣用標示

標示於方括弧口中的字或數字代表按鍵：例如[TAP]…TAP鍵。

[COACH]可以切換至節奏教練模式。

按下此鍵可在四種練習模式中作切換選擇。
[BEAT/PATTERN]將節拍器的節拍與節奏樣式模式間作切換。
[VOICE]改變您所選擇的節拍聲音。

當選擇Pattern（節奏樣式時，將不會改變音色。)
[PICH]切換至標準音高模式。可改變標準音的音高。
[TRIG/GUIDE]切換至節奏教練模式。可在此設定打擊墊靈敏度與偵測打點的難易度。

(7)節奏音量推桿

調整第一拍的重音音量與每個節奏的音量。

此設定在節拍器模式（預備拍以外）、與M/D/模式均可使用。

(8)主音量推桿

調整第一拍的重音音量與每個節奏的音量。

總音量設定無法存在記憶體中。

(9)顯示螢幕

螢幕中的資訊將依據模式而改變。

(10)速度顯示燈

將會跟隨著速度一起亮燈。

(11)MIDI IN 接孔

用於連接MIDI編曲機的MIDI OUT接孔。

(12) DC IN 接孔

用於連接AC變壓器（PSA系列）。

(13) MEMORY▲▼接孔（立體聲接孔）

用於連接腳踏板（選購的FS-5U或FS-6）。您可以用腳踏板來往上或 往下選取記憶號碼。

(14)START/STOP接孔（單聲道接孔）

用於連接腳踏板（選購的FS-5U或FS-6）。您可以用腳踏板啟動或停 止節拍器、循環播放、標準音高、以及節奏教練。

(15)🎧 PHONES耳機接孔

在此連接耳機。可使用1/4吋耳機與立體聲迷你耳機接頭。

(16) INPUT輸入接孔（單聲道）

在此連接吉他或貝斯。
■ 若連接具有電阻器的導線，連接至輸入的設備音量將非常小聲。若
發生此狀況，請連接不含電阻器的導線。

(17) INPUT LEVEL 輸入音量

用於調節連接於輸入接孔的設備之音量強度。

(18) TRIG IN接孔（單聲道）

在此連接打擊墊（例如選購的Roland PD-8或V-Pad）。

(19) 鑼鈑架連接孔（M6）

(20)防竊鎖孔 🔒

http://www.kensington.com/

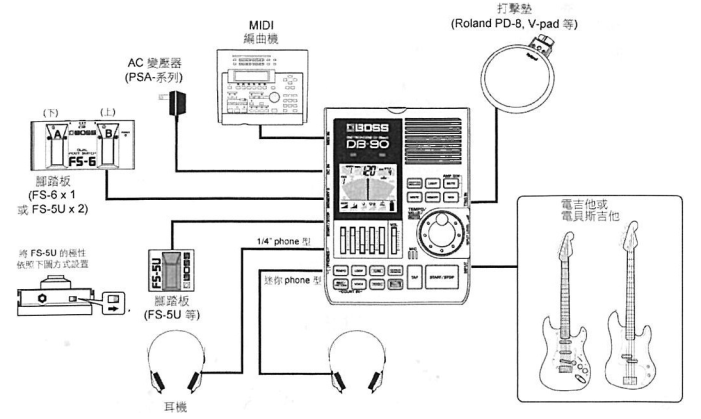

進行連接

使用節拍器

⬛ 節拍器模式

1. 按下［TEMPO］。
   將會閃爍數次速度值。
2. 用TEMPO/VALUE轉盤設定速度。
3. 按下［BEAT/PATTERN］。
   “BEAT”或“PATTERN”將會閃爍。若 您選擇“BEAT，螢幕將出現音符圖 示。若您選擇”PATTERN“將顯示 KICK、SNARE與其他鼓聲名稱。
4. 用 TEMPO/VALUE 轉盤來選 擇”BEAT“。
   “BEAT“設定一個四分音符拍（設 定”BEAT”時按下［VOICE］，可讓您 選擇四種節拍音色）。
   若您選擇”PATTERN“，將播放節奏 樣式（” PATTERN“鼓聲與演奏資料 為固定式。）
   某些PATTERN“類型，有一些鼓聲可能並沒有指定聲音。
5. 按［START/STOP]啟動節拍器。若要停止請再按一次此鍵。

⬛改變節拍器的音色

您可以由四種不同的節拍器音色中選擇（僅能在”BEAT“時作此設定）。

1. 同時按下［BEAT/PATTERN］與［VOICE］

2. 按下［START/STOP］，啟動節拍器。
   將依照設定的次數播放預備拍，接 著正式開始。

要取消預備拍功能，再次同時按［BEAT/PATTERN］與［VOICE］。

• 當您啟動節拍器預備拍功能時，將會先播放預備拍。
• 下一次開啟DB-90時將會取消預備拍功能。
• 預備拍的聲音無法作選擇。

改變預備拍的播放次數
同時按下［BEAT/PATTERN］與［VOICE］，將 顯示預備拍的反覆次數。
用TEMPO/VALUE轉盤選擇-1至-8數字。

⬛ 靜音功能

您可以在播放節拍時暫時作靜音。

按下［MUTE］。
螢幕將出現”mute”。播放的聲音將 被消音。

再按一次［MUTE］。
將再次播放聲音，螢幕的”MUTE“將會消失。

• 靜音狀況無法儲存於記憶體內。

⬛ 使用循環播放（Loop Play模式）

您可以依序自動播放儲存於記憶體內的節拍器設定。先將不同速度與節奏 的設定儲存於記憶體，接著用Loop Play來播放，有益於節奏的訓練。您 可以用來練習不規則的節奏。

1. 按下［LOOP]。
   DB-90將切換至循環播放模式。螢幕出現”LOOP“。
2. 按下［START/STOP］啟動 Loop Play。
   在Loop Play模式中，螢幕中央的數字表示每個記憶號碼的反覆 次數。在”COUNT“上方的數字則是素材的反覆次數。
   當按下［MEMORY］，將顯示”MEMORY“字樣，記憶號碼可以用 TEMPO/VALUE轉盤來更改。
   再按一次［MEMORY］，將持續亮起”MEMORY”字樣，DB-90將回至 Loop Play模式。
3. 再按一次［START/STOP］。
   將停止Loop Play，DB-90進入Loop Play待機模式。

改變記憶號碼的反覆播放次數

當處於循環播放的待機模式時，用TEMPO/VALUE轉盤選擇0-255之間的 反覆次數。當設置為0時，表示記憶號碼資料將不會被播放。

在節奏教練模式中做練習

DB-90的Coach模式（節奏教練）是專為訓練更準確的節奏感的一系列練習模式。

在四種Coach模式當中的任一種，您可以依據不同技巧等級來做練習。使用內建麥克風，您可以檢查您的傳統鼓節奏，或是拍手練習節奏等等。
您可以連接打擊墊至TRIG IN接孔，用打擊墊來做練習。

⬛ 設置麥克風與打擊墊的靈敏度

設定麥克風的靈敏度

1. 請確定TRIG IN接孔並未連接器材
2. 按下［TRIG/GUIDE］使” SENS”閃爍
3. 用 TEMPO/VALUE 轉盤設
   定” SENS“，直到當敲下鼓或打擊墊 時，螢幕的TRIG會出現（”⚫”）

• 將SENS”值設定越高，可能會導致輸入使節拍器聲音觸發。若發生此現象，請調整SENS”值。
• 若啟動節奏教練時，觸發節拍器的聲音，請用主音量推桿將節拍器的音量調低，直到不會再觸發聲音。

設定打擊墊的靈敏度

1. 將打擊墊連接至TRIG IN接孔。
2. 按下［TRIG/GUIDE］使”SENS”閃爍。
3. 用TEMPO/VALUE轉盤設定”SENS“，應使您在敲下打擊墊時，
   TRIG區出現圓點（”⚫”）。
   當增加“SENS“值時，靈敏度會提高。
   “SENS”值 1,2,…. 16
   靈敏度 低…… 高
   當DB-90被觸發時，螢幕會出現圓點。

• 音色固定無法更換。可以用主音量推桿調整音量。
• DB-90並不支援鼓邊敲擊，即使您使用可以產生鼓邊敲擊的打擊
  板時，仍無法產生效果。

⬛用節奏教練功能作練習

1. 按下［COACH］。
   螢幕出現”COACH”，DB-90將切換 至節奏教練模式。

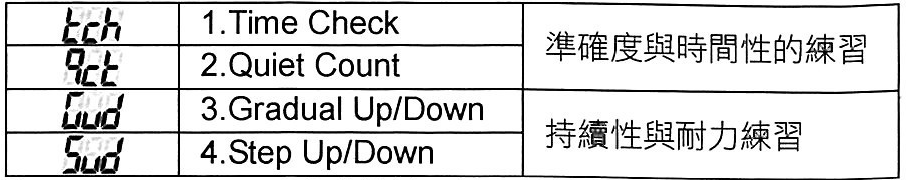

   ［COACH］鍵可切換四種練習模式。
2. 按下［START/STOP］啟動節拍器並開始練習。
   • 節拍器節奏樣式依據節拍器模式設定作播放
   • 將切換至節奏教練的音色，無法選聲音
   • 用主音量推桿調整音量
   • 按下［COACH］或［TRIG/GUIDE］停止節拍器
   • 用TEMPO/VALUE轉盤或按下［TAP］可改變速度

在節奏教練模式中將開啟打擊墊聲音。

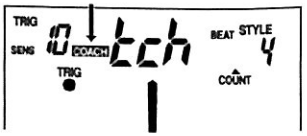

Time check 測定打點

這個模式可跟著節拍器導引的聲音，一起練習用準確的節奏來打鼓。

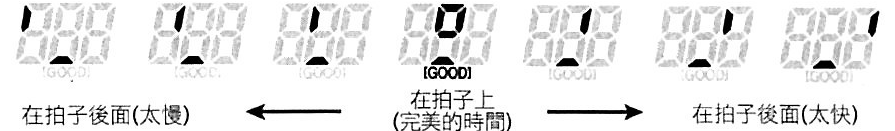

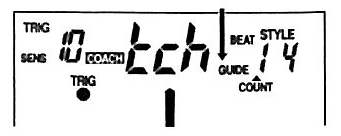

螢幕將顯示麥克風收音或打擊墊敲擊時，是否準時跟著節拍器。將會以四分音符G）作打點測定。

1. 按下［COACH］選擇展。
2. 按下［START/STOP]開始做練習。

當您按下［START/STOP］啟動時間測定，即使您並未敲擊打擊墊，［GOOD］仍持續出現在螢幕上，表示觸發到節拍器的聲音。請參閲” 設定麥克風靈敏度’並調整SENS”值作調整。

Quiet Count 靜拍

這個模式也是特別設計用來鍛練準確的”時間性”的練習功能，在此模式 中，節拍器將會以設定的速度播放前四個小節，接著後四小節，將播放音 量降低。並以這樣四小節大聲與小聲的循環持續播放，直到停止。

1. 按下［COACH］選擇。
2. 按下［START/STOP］開始做練習。
   Gradual Up/Down逐漸加快/減慢（成）
   在”逐漸加快/減慢”練習模式中，透過逐漸增加與降低速度，增强耐力。每 兩拍的速度會增加1BPM，直到達到最大的節拍值。當您達到最大值時，. 速度將會每兩拍降低1BPM，直到您回到原始速度。接著再重覆程序。當 選”PATTERN”時，將會每隔兩小節降低1BPM。
3. 按下［COACH］選擇”齢”。
4. 按下［START/STOP］開始做練習。

當您按下［WRITE］，速度將會依照達到最大值時（初始設定：250）生效。最小速度值將會依據您用TEMPO/VALUE轉盤或TAP鍵輸入的速度值作設置。

改變最小值會重設初始值設定的最大速度值（250）。

Gradual Up/Down逐漸加快/減慢

在”逐漸加快/減慢”練習模式中，透過逐漸增加與降低速度，增强耐力。每 兩拍的速度會增加1BPM，直到達到最大的節拍值。當您達到最大值時，. 速度將會每兩拍降低1BPM，直到您回到原始速度。接著再重覆程序。當 選”PATTERN”時，將會每隔兩小節降低1BPM。

1. 按下［COACH］選擇。
2. 按下［START/STOP］開始做練習。
   當您按下［WRITE］，速度將會依照達到最大值時（初始設定：250）生 效。最小速度值將會依據您用TEMPO/VALUE轉盤或TAP鍵輸入 的速度值作設置。

改變最小值會重設初始值設定的最大速度值（250）。

Step Up/Down 等級增/減（Sud）

等級（Step Up/Down）模式，透過節拍器的速度增減，來增進演奏的耐力。 在此模式中，節拍器的速度將會每分鐘增加（5BPM），每四小節之後，將會 達到節拍器的最大速度。當達到最大速度值時，節拍器的速度將會每分鐘 降低5拍（5BPM）。將會繼續此操作直到達到節拍器的起始速度，接著重覆 相同步驟。

1. 按下［COACH］選擇”5ud”。
2. 按下［START/STOP］開始做練習。
   當您按下［WRITE］，速度將會依照達到最大值時（初始設定：250）生 效。最小速度值將會依據您用TEMPO/V^LUE轉盤或TAP鍵輸入 的速度值作設置。

改變最小值會重設初始值設定的最大速度值（250）。

⬛改變打點測定的測定標準

您可以改變用來測定您的準確度的測定標準，共有三種等級可選擇。這可 以讓您用適合您的技巧等級的測定方式來做練習。

1. 按下［TRIG/GUIDE］鍵，使”GUIDE” 閃爍。
2. 用TEMPO/VALUE轉盤作設定。
3. EASY簡易
4. NORMAL 正常
5. HARD難（更精密的打點時間）

使用記憶體

您可以在記憶體內儲存五十種不同的節拍器設定，以及十種不同的基準音高的設定

⬛喚出儲存的設定（記憶體）

1. 當亮起”MEMORY”時，按下 却―，万 ［MEMORY］使”MEMORY 亮起。
2. 當亮起”MEMORY”時，用 TEMPO/VALUE轉盤來改變記憶號碼。

• 當選擇記憶時按[WRITE］ （”MEMORY”閃爍），至寫入目標（記憶號碼閃爍）。
  • 將設定儲存至記憶內

1. 當亮起記憶號碼時，按下［WRITE］。
   記憶號碼將會閃爍
2. 當閃爍記憶號碼時’請用TEMPO/VALUE轉盤來選擇寫入目標的記憶號碼。

• 按下［START/STOP］取消程序，並使記憶號碼持續亮起。

1. 按一次［WRITE］將設定儲存到記憶體，記憶號碼將會快速地閃爍。
   當記憶號碼持續亮起時，表示資料已經儲存到記憶體內。

• 當資料儲存到記憶體時（快速閃爍），請勿關閉電源。
• 當您改變儲存到記憶體的內容時，將顯示EDIT。

播放標準音高

1. 按下[TUNE］切換至標準音高模式。
   當DB-90在標準音高模式中，螢幕 將會出現”TONE”與“PITCH”。
2. 用TEMPO/VALUE轉盤設定音名。
   您可以以半音為單位，在C2與B6音之間作設定。
3. 按下［START/STOP]播放標準音高。
   螢幕將出現”mute”。
   再按一次按鍵停止聲音。螢幕將出現”MUTE”。

• 您也可以按下［MUTE］來播放或停止標準音高。

⬛設定標準音高

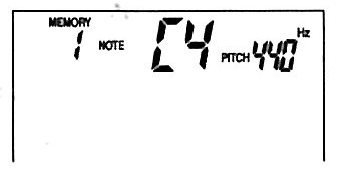

1. 在標準音高模式中，按下［PITCH］使螢幕閃爍”PITCH”。
2. 用TEMPO/VALUE轉盤來設定標準音高。
   標準音高為A4音，可設定頻率為438到445Hz。

• 當螢幕顯示FLash時，您無法用TEMPO/VALUE轉盤改變音名。若您想要改變音名，按 [TUNE］，使螢幕上的’PITCH”停止閃爍持續亮起。
• 什麼是標準音高?
  標準音高是樂器上的A4音（鋼琴的中央A音），所有其他樂器演奏者都依照這個音高來作調音的參考，因此稱為’標準音’。

使用MIDI（MIDI模式）

MIDI（數位樂器介面）是一種業界標準，可供 電子樂器與電腦交換演奏資料與其他資 訊。MIDI導線可以用來連接器材的MIDI 端子，每個器材可以傳送資料，或接收來自其他設備的資料。
DB-90啟動時，停止、並顯示外部MIDI 器材的同步速度（配備midi OUT的設備）。

• 當您按下［START/STOP］啟動時間測定，即使您並未敲擊打擊墊，［GOOD］仍持續出現在螢幕上，表示觸發到節拍器的聲音。請參閲” 設定麥克風靈敏度’並調整SENS”值作調整。
  當主控的設備啟動或停止時，將會傳送此操作的MIDI訊息。 受控的設備將會依據傳送的MIDI訊息來啟動或停止。 此外，時序資料將會依據主控設備所傳送的速度來決定。 受控的設備會跟著此時間值來作同步。

⬛用DB-90作資料同步

在與DB-90同步時，將運用以下的MIDI訊息。
• Start
• Continue
• Timing Clock
• Stop
• Active Sensing

1. 按下［MIDI］。

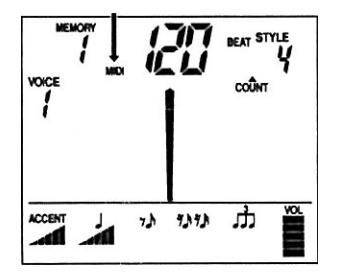

   DB-90切換至節拍器模式與MIDI模式，可接收MIDI。”MIDI”將 持續亮著。當外接MIDI器材開始或停止時，DB-90將會啟動或 停止。
2. 再按一次［MIDI］。MIDI模式將被取消，DB-90將回到節拍器模式。

• 在DB-90處於MIDI模式時，您無法用TEMPO/VALUE轉盤或TAP改變速度。
  按下[TEMPO］、［LOOP］、［TUNE］、［PITCH］或［TRIG/GUIDE］取消MIDI模式。
• 若在同步演奏時中斷M/D1連線，DB-90將停止播放。
• 依據Beat的VOICE，當速度超過220時，節拍器可能不會正確發聲。在此狀況下，請選擇VOICE 。
• 在MIDI模式中，您無法在進行時從記憶體中作選擇。

其他功能

⬛ 擴大機模擬功能
DB-90備有擴大機模擬器電路（Amp Simulator Circuit）。這個功能可以讓您 直接在DB-90插入您的電吉他或貝斯，並用來作監聽擴大器。

開啟/關閉擴大機模擬器

1. 同時按下［MUTE］與［MIDI］。
   螢幕將出現’密”，表示已開啟擴大機模擬器。
2. 再一次同時按下［MUTE］與［MIDI］。
   擴大機模擬器圖示消失，表示關閉此功能。

• 擴大機模擬器的開啟/關閉設定將儲存在記憶體中。

⬛ 自動關機功能

自動關機功能，可在按下任何按鍵60分鐘當中沒有任何操作或調整時，自 動關閉DB-90的電源，節省電池的消耗。

取消自動關機功能
要取消自動關機功能，請先關閉DB-90的電源，在按住［TAP］鍵不放時按 下電源開關，再次開啟電源。
自動關機功能將被取消，當按住［TAP］鍵時螢幕中會出現OF。

當您自動下次再度開啟DB-90時，將再次啟動自動關機功能。

⬛ 自動關閉背光

按下［LIGHT］將開啟背光顯示。
大約五秒過後，將會自电關閉背光（自動關閉背光功能）。當使用自動關閉 背光功能時，螢幕中的’屯”將會消失。
取消自動關閉背光功能
若您希望持續使用背光，請先關閉DB-90的電源，在按住［LIGHT］鍵不放 再開機。
自動關閉背光功能取消時，螢幕將出現'”💡”。
當您下次再次開啟DB-90時，將會啟動自動關閉背光功能。

• 您無法將自動關機與自動關閉背光功能儲存至記憶體。

更換電池

當電池的電力逐漸不足時，螢幕與LED顯示燈將較為黯淡。請盡快更換電池。

• 若使用AC變壓器時本機內裝有電池，在電源中斷時（停電或拔下電源線），仍可正常操作。
• 若電池完全沒電，或將電池取出DB-90，儲存在記憶體內的設定將會被設回原廠設定值。
• 當將本機上下倒置時，請避免摔落，或損壞按鍵與控制裝置。

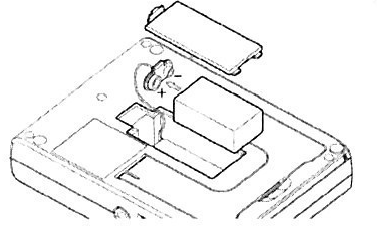

  1 .開啟電池蓋（位於本機底部）。
  2 .取出舊電池，將連接於電池的按扣拆下。
  3 .將按扣接上新電池，並將電池放回電池槽。
• 請確定電池的 +與 – 極性連接正確。
  4 .將電池蓋再度蓋好。

裝附到鑼鈑架上

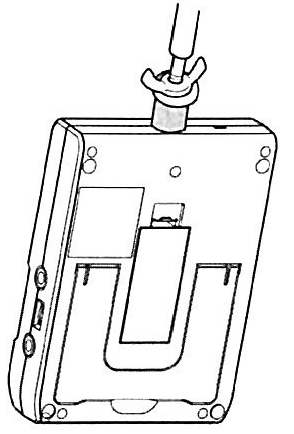

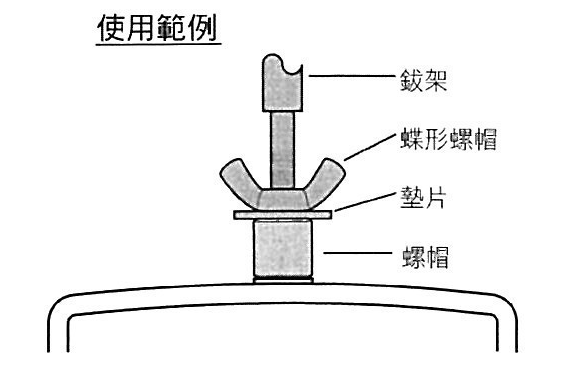

要將DB-90裝附至MDY-10U鑼鈑架時，請依照以下圖示來進行。請使用 MDY-10U附的墊片與蝶形螺帽。
為了使裝設上穩定，將DB-90轉約五周，裝置到MDY-10U。接著，當調 整DB-90，使其朝向適當的方向，再用蝶形螺帽鎖緊。
若您想要將DB-90裝設到鑼鐘架，若鑼鈑架的直徑大於DB-90的安裝洞口（直徑6釐米），請使用附的螺帽（洞口直徑：8釐米）（如以下插圖。）

安裝時請勿施加重力以避免造成損壞。

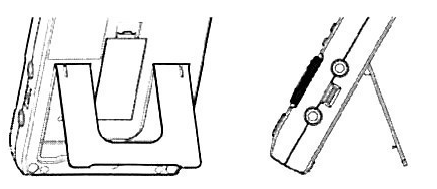

⬛ 如何使用支架

您可以如圖般使用DB-90的支架。

回原廠設定

使操作可以讓DB-90的所有設定回到本機從工廠出廠的狀態。按住
［MEMORY］不放再按下［POWER］開機。
當按住［MEMORY］時螢幕將顯示”戶” °所有的設定將會回到原始的設定值。

主要規格

節拍器

• 速度：30-250（速度精準誤差值0.1 %）
• BEAT1 : 1-9-BEAT2 : OFF，1-9
• 節奏樣式：30 種（8-BEAT x 4，16-BEAT x 3，SHUFFLE x 3，FUNK
  x 2，JAZZ x 2，BLUES，TECHNO，HOUSE，COUNTRY，REGGAE > CLAVE 3-2，CLAVE 2-3，SALSA，RUMBA，BOSSA NOVA， SAMBA，WALTZ，TANGO，MAMBO，CHACHACHA，MARCH）
• 節拍音色：Voice 1（標準節拍器聲），Voice 2（電子節拍器聲），Voice 3（電
  子敲擊聲），Voice 4（人聲）

節奏教練

Time Check ， Quiet Count，Gradual Up/Down，Step Up/Down

標準音高

• 標準音：A4+438Hz-445Hz（1 Hz 為單位）
• 標準音高範圍：C2-B6（5個八度，12個半音），精準度誤差值：± 1 cent

自動關機功能

• 60分鐘後自動關機

記憶

• 節拍：50種
• 標準音高：10

螢幕

液晶顯示螢幕，速度顯示LED x 2

連接端子

TRIG IN，START/STOP，MEMORY UP/DOWN，MIDI IN，PHONES x 2（立 體聲1/4”耳機型，立體聲迷你耳機型），INPUT，AC變壓器接孔（PSA變 壓器）

喇叭

50釐米x 1

電源供應

DV9V :乾電池6LR61（9V）型（鹼性電池），
乾電池6F22（9V）型（碳鋅）
AC變壓器（PSA-系列）

電力消耗

85mA或以下（發聲標準音高時）
190mA或以下（訊號輸入INPUT接孔時）

• 連續使用下的電池壽命：
  碳鋅：約1.5小時，鹼性：約6小時
• 依據實際使用狀況可能會有所不同
  尺寸:122（寬）x 164（深）x 37.5（高）釐米
  重量：450公克（含電池）
  附件：乾電池（6F22（9V）型）x2個，保護軟套，使用手冊，螺帽
• 本機若有因機種之改良而於規格或外觀上有更改，恕不另行通知。
• 某些連接導線具有電阻器，請勿使用具有電阻器的導線來連接。這類 連接導線可能會導致音量非常小聲或聽不到聲音。若發生此狀況，請 連接不含電阻器的導線。關於連接導線的規格，請聯繫導線製造商。
